Ⅰ.. অনুভূমিক স্প্রে টাওয়ারের কাজের নীতি
অনুভূমিক স্প্রে টাওয়ার হল একটি দক্ষ গ্যাস পরিশোধন সরঞ্জাম, যা প্রধানত শিল্প বর্জ্য গ্যাসের দূষণকারীকে চিকিত্সা করতে ব্যবহৃত হয়, যেমন অ্যাসিড কুয়াশা, ক্ষারীয় কুয়াশা, জৈব গ্যাস এবং কণা পদার্থ।
1. গ্যাস-তরল ক্রস-ফ্লো যোগাযোগ
- নিষ্কাশন গ্যাস পরিচিতি: নিষ্কাশন গ্যাস অনুভূমিক টাওয়ার বডিতে ফ্যান সিস্টেমের মাধ্যমে প্রবর্তিত হয়, সাধারণত টাওয়ার বডির একপাশ থেকে বা মাঝখানে প্রবেশ করে।
- বায়ুপ্রবাহের দিক: নিষ্কাশন গ্যাস টাওয়ারের বডিতে অনুভূমিকভাবে প্রবাহিত হয়, স্প্রে তরলের চলাচলের দিকে লম্বভাবে, একটি ক্রস-ফ্লো যোগাযোগ তৈরি করে।
- প্রতিরোধ ক্ষমতা হ্রাস করুন: এই অনুভূমিক বায়ুপ্রবাহ নকশা কার্যকরভাবে সিস্টেমের প্রবাহ প্রতিরোধ ক্ষমতা হ্রাস করে এবং ফ্যানের শক্তি খরচ কমায়।
2. স্প্রে এবং শোষণ
- স্প্রিংকলার সিস্টেম: সূক্ষ্ম ফোঁটা গঠনের জন্য শোষিত তরল (জল বা রাসায়নিক বিকারক) পরমাণুকরণ এবং স্প্রে করার জন্য টাওয়ারে একটি উচ্চ-চাপের অগ্রভাগ স্থাপন করা হয়।
- ফিলার স্তরের কার্যকারিতা: বর্জ্য গ্যাস ফিলার স্তরের মধ্য দিয়ে যায় (যেমন বল রিং এবং লাসি রিং), এবং ফিলার পৃষ্ঠের তরল ফিল্মের সাথে সম্পূর্ণভাবে যোগাযোগ করে, গ্যাস-তরল যোগাযোগের ক্ষেত্র বৃদ্ধি করে।
- শারীরিক এবং রাসায়নিক শোষণ: দূষণকারীরা শারীরিক শোষণ বা রাসায়নিক বিক্রিয়ার (যেমন অ্যাসিড-বেস নিরপেক্ষকরণ) মাধ্যমে শোষিত হয় বা ক্ষতিকারক পদার্থে রূপান্তরিত হয়।
3. ডিফোগ এবং নির্গমন
- ডিফগিং ডিভাইস: বিশুদ্ধ গ্যাস ডিফগিং স্তরের মধ্য দিয়ে যায় (সাইক্লোন প্লেট বা ল্যাসিল রিং ফিলার) যাতে প্রবেশ করা তরল ফোঁটাগুলি অপসারণ করা যায় এবং গৌণ দূষণ রোধ করা যায়।
- পরিষ্কার নির্গমন: পরিবেশগত সুরক্ষার মান পূরণ করতে টাওয়ারের অন্য পাশ থেকে চিকিত্সা করা গ্যাসটি নিঃসৃত হয়।
4. লুপ এবং প্রক্রিয়াকরণ
- তরল সঞ্চালন: স্প্রে তরল টাওয়ারের নিচ থেকে সংগ্রহ করা হয় এবং অপারেটিং খরচ কমাতে সঞ্চালনকারী জল পাম্প দ্বারা চাপ দেওয়ার পরে পুনরায় ব্যবহার করা হয়।
- বর্জ্য তরল চিকিত্সা: দূষিত সমৃদ্ধকরণ এড়াতে এবং পরিশোধন দক্ষতাকে প্রভাবিত করতে নিয়মিত বর্জ্য তরল পরিবর্তন বা চিকিত্সা করুন।
২. অনুভূমিক স্প্রে টাওয়ার স্ট্রাকচারাল ডিজাইন বিশ্লেষণ
অনুভূমিক স্প্রে টাওয়ারগুলির একটি কমপ্যাক্ট নকশা রয়েছে, যা সীমিত স্থান সহ শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
1. টাওয়ার স্ট্রাকচার
- আকৃতি এবং উপাদান: অনুভূমিক নলাকার বা বর্গাকার কাঠামো, ক্ষয়-প্রতিরোধী উপকরণ দিয়ে তৈরি (যেমন PP, FRP, এবং 304/316 স্টেইনলেস স্টিল)।
- মডুলার ডিজাইন: সেগমেন্টেড ফ্ল্যাঞ্জ সংযোগ পরিবহন এবং ইনস্টলেশনের সুবিধা দেয়, বিভিন্ন বায়ুপ্রবাহের হারের সাথে খাপ খাইয়ে নেয়।
2. স্প্রে সিস্টেম
- অগ্রভাগ ব্যবস্থা: অনুভূমিক, বহু-স্তরযুক্ত বিন্যাস অভিন্ন তরল কভারেজ নিশ্চিত করে এবং গ্যাস-তরল যোগাযোগের দক্ষতা উন্নত করে।
- স্প্রে তরল নির্বাচন: জল বা রাসায়নিক বিকারক, যেমন অ্যাসিড বা ক্ষার দ্রবণ, শোষণ বাড়ানোর জন্য নিষ্কাশন গ্যাস গঠনের উপর ভিত্তি করে নির্বাচন করা হয়।
3. প্যাকিং স্তর
- প্যাকিং টাইপ: উচ্চ-দক্ষতা প্যাকিং, যেমন প্যাল রিং এবং রাশিগ রিং, একটি বৃহৎ পৃষ্ঠ এলাকা এবং কম প্রতিরোধের প্রদান করে।
- স্তরযুক্ত নকশা: প্যাকিংয়ের একাধিক স্তর গ্যাস-তরল বিতরণকে অপ্টিমাইজ করে এবং আটকানো এবং চ্যানেলিং প্রতিরোধ করে।
4. ডেমিস্ট লেয়ার
- ডেমিস্টার টাইপ: সাইক্লোন প্লেট বা রাশিগ রিংগুলি কার্যকরভাবে গ্যাস থেকে প্রবেশ করা তরল ফোঁটাগুলি সরিয়ে দেয়।
- অ্যান্টি-ড্রপলেট এন্ট্রেনমেন্ট: নিশ্চিত করে যে নিষ্কাশন গ্যাসটি ড্রপলেট-মুক্ত হয় যাতে ডাউনস্ট্রিম সরঞ্জামগুলির ক্ষয় বা দূষণ রোধ করা যায়।
5. সার্কুলেশন সিস্টেম
- সঞ্চালন জলের ট্যাঙ্ক: টাওয়ারের নীচে অবস্থিত, এটি স্প্রে তরল সংগ্রহ করে এবং স্তর নিয়ন্ত্রণ এবং পিএইচ পর্যবেক্ষণের সাথে সজ্জিত।
- সঞ্চালন জল পাম্প: দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে জারা-প্রতিরোধী উপকরণ (যেমন প্লাস্টিক বা স্টেইনলেস স্টীল) দিয়ে তৈরি।
6. সহায়ক কাঠামো

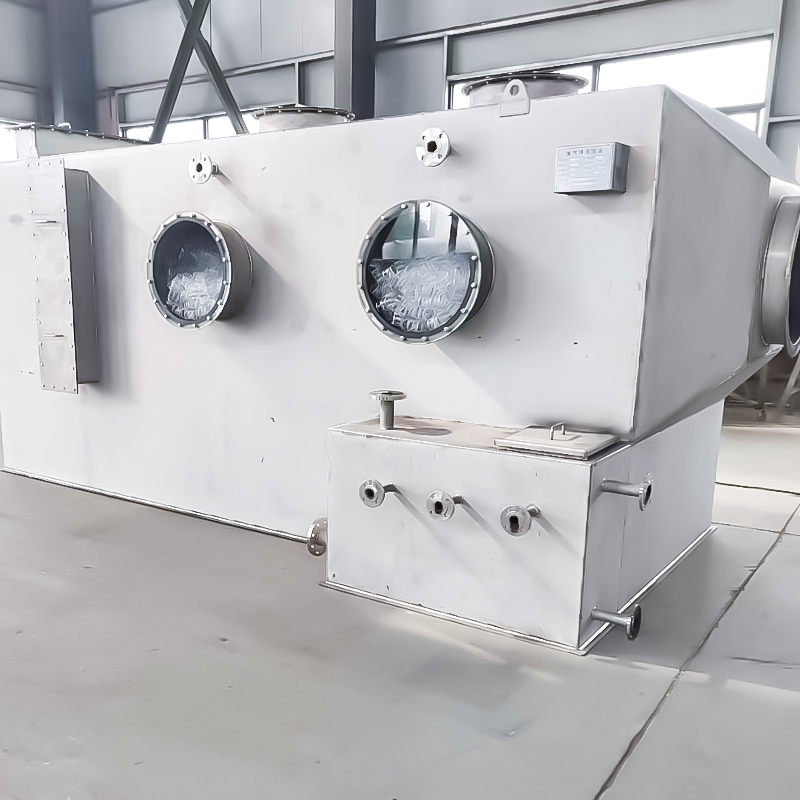

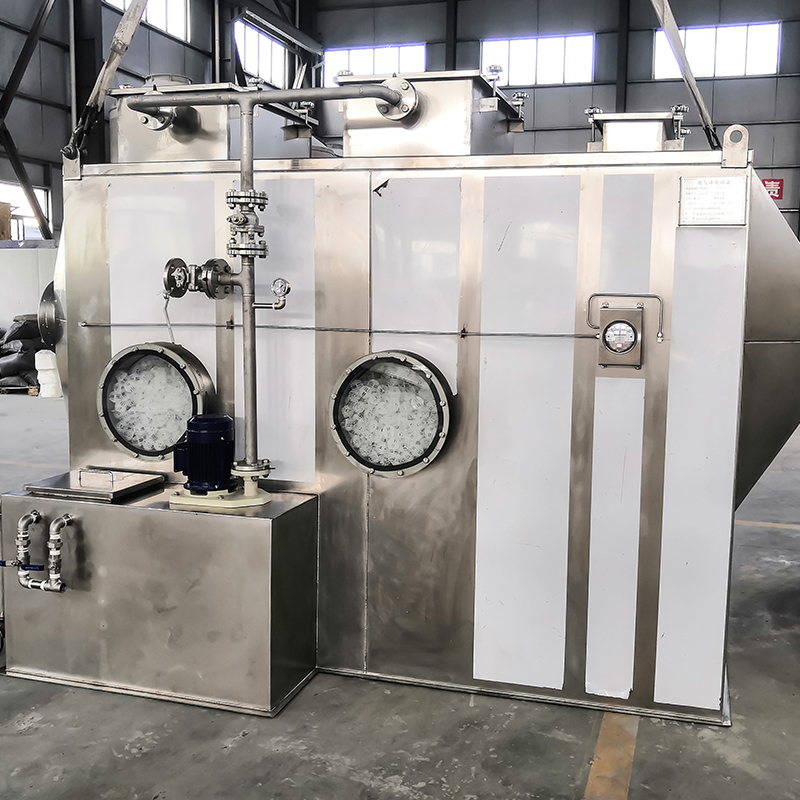

- পরিদর্শন পোর্ট এবং পর্যবেক্ষণ উইন্ডোজ: স্বচ্ছ পরিদর্শন জানালা এবং পরিদর্শন পোর্ট সহজ রক্ষণাবেক্ষণ এবং পরিদর্শন জন্য প্রদান করা হয়.
- সমর্থন এবং ফিক্সচার: স্থিতিশীল সমর্থন এবং ফিক্সচার স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করে।
III. অনুভূমিক স্প্রে টাওয়ারের সুবিধা
- দক্ষ পরিশোধন: পরিশোধন দক্ষতা 90% এর বেশি পৌঁছেছে, বিভিন্ন দূষণকারীর জন্য উপযুক্ত।
- স্থান-সংরক্ষণ: অনুভূমিক নকশা, কম উচ্চতা, ইনডোর ইনস্টলেশনের জন্য উপযুক্ত।
- কম অপারেটিং খরচ: জল খরচ এবং রাসায়নিক বিকারক খরচ কমাতে স্প্রে তরল রিসাইকেল করুন।
- জারা প্রতিরোধের: অ্যাসিড এবং ক্ষার পরিবেশের সাথে খাপ খাইয়ে নিতে এবং দীর্ঘ পরিষেবা জীবন পেতে জারা-প্রতিরোধী উপকরণ ব্যবহার করুন।
- সুবিধাজনক রক্ষণাবেক্ষণ: সাধারণ কাঠামো, সুবিধাজনক রক্ষণাবেক্ষণ, এবং রক্ষণাবেক্ষণ খরচ হ্রাস করা।
IV নকশা মূল পয়েন্ট
- বর্জ্য গ্যাস পরামিতি বিশ্লেষণ: বর্জ্য গ্যাসের গঠন, ঘনত্ব, তাপমাত্রা এবং প্রবাহের হারের উপর ভিত্তি করে টাওয়ারের মাত্রা এবং প্যাকিংয়ের ধরন নির্ধারণ করুন।
- গ্যাস-তরল অনুপাত নিয়ন্ত্রণ: যৌক্তিকভাবে পর্যাপ্ত যোগাযোগ এবং শোষণ নিশ্চিত করতে স্প্রে তরল প্রবাহ হার ডিজাইন করুন।
- উপাদান নির্বাচন: তাদের ক্ষয়কারী বৈশিষ্ট্যের উপর ভিত্তি করে উপযুক্ত টাওয়ার সামগ্রী নির্বাচন করুন, যেমন PP এবং স্টেইনলেস স্টিল।
- নিরাপত্তা ব্যবস্থা: নিরাপদ অপারেশন নিশ্চিত করতে বিস্ফোরণ-প্রমাণ ডিভাইস এবং গ্যাস পর্যবেক্ষণ ইনস্টল করুন।
উপরের বিশ্লেষণের উপর ভিত্তি করে, অনুভূমিক স্প্রে টাওয়ারগুলি, তাদের উচ্চ দক্ষতা, কম্প্যাক্টনেস এবং জারা প্রতিরোধের সাথে, শিল্প বর্জ্য গ্যাস চিকিত্সার জন্য অপরিহার্য সরঞ্জাম হয়ে উঠেছে। এগুলি বিভিন্ন অপারেটিং পরিস্থিতিতে ব্যাপকভাবে প্রযোজ্য এবং সংস্থাগুলিকে পরিবেশগত মান অর্জনে সহায়তা করে।
| অনুভূমিক স্প্রে টাওয়ার 5000 - 30000 m³ থেকে বায়ু ভলিউম পরিচালনা করতে পারে এবং প্রকৃত চাহিদা অনুযায়ী কাস্টমাইজ করা যেতে পারে। |
| সিরিয়াল নম্বর | নাম | স্পেসিফিকেশন (দৈর্ঘ্য * প্রস্থ * উচ্চতা, একক: মিমি) | ইউনিট | পরিমাণ | মন্তব্য |
| 1 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 5000 m³/h) | 2500 (পরিবর্তনশীল ব্যাসের আকার সহ) * 1200 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1800 | সেট | 1 | 1. সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানা প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সঙ্গে.
2. খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
3. 4 × 4-ইঞ্চি সর্পিল অগ্রভাগ সহ একক-স্তর স্প্রে সিস্টেম;
4. একক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
5. পিপি তারের জাল কুয়াশা নির্মূলকারী একক স্তর ≥200mm;
6. দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
7. খাঁড়ি/আউটলেট ব্যাস: 400 মিমি;
8. পাশে একটি সমন্বিত রাসায়নিক ডোজ ট্যাঙ্ক;
9. ওয়ান ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| - | সঞ্চালন পাম্প | 1.5 কিলোওয়াট | সেট | 1 | উল্লম্ব অ্যাসিড - এবং ক্ষার - প্রতিরোধী পিপি বিরোধী - জারা পাম্প, প্রবাহ: 169m³/h, উত্তোলন: 15m, দুই - পর্যায় শক্তি - দক্ষ মোটর |
| 2 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 10000 m³/h) | 3000 (পরিবর্তনশীল ব্যাসের আকার সহ) * 1500 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1800 | সেট | 1 | 1) সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানার প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সহ;
2) খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
3) ছয়টি 4-ইঞ্চি সর্পিল অগ্রভাগ সহ একটি স্প্রে স্তর;
4) এক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
5) পিপি তারের জাল কুয়াশা নির্মূলকারীর এক স্তর ≥200 মিমি;
6) দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
7) খাঁড়ি/আউটলেট ব্যাস: 600 মিমি;
8) পাশে একটি সমন্বিত রাসায়নিক ডোজিং ট্যাঙ্ক।
9) এক ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| - | সঞ্চালন পাম্প | ২.২ কিলোওয়াট | সেট | 1 | উল্লম্ব অ্যাসিড - এবং ক্ষার - প্রতিরোধী পিপি বিরোধী - জারা পাম্প, প্রবাহ: 24m³/h, উত্তোলন: 20m, দুই - পর্যায় শক্তি - দক্ষ মোটর |
| 3 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 15000 m³/h) | 3600 (পরিবর্তনশীল ব্যাসের আকার সহ) * 1500 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1800 | সেট | 1 | 1. সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানা প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সঙ্গে.
2. খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
3. 8 1/4-ইঞ্চি সর্পিল অগ্রভাগ সহ একক-স্তর স্প্রে সিস্টেম;
4. একক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
5. পিপি তারের জাল কুয়াশা নির্মূলকারী একক স্তর ≥200mm;
6. দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
7. খাঁড়ি/আউটলেট ব্যাস: 700 মিমি;
8. পাশে একটি সমন্বিত রাসায়নিক ডোজ ট্যাঙ্ক;
9. ওয়ান ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| - | সঞ্চালন পাম্প | 3.75 কিলোওয়াট | সেট | 1 | উল্লম্ব অ্যাসিড - এবং ক্ষার - প্রতিরোধী পিপি বিরোধী - জারা পাম্প, প্রবাহ: 28m³/h, উত্তোলন: 28m, দুই - পর্যায় শক্তি - দক্ষ মোটর |
| 4 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 20000 m³/h) | 4200 (পরিবর্তনশীল ব্যাসের আকার সহ) * 1500 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1800 | সেট | 1 | 1) সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানার প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সহ।
2) খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
3) 8 1/4-ইঞ্চি সর্পিল অগ্রভাগ সহ একটি স্প্রে স্তর;
4) এক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
5) পিপি তারের জাল কুয়াশা নির্মূলকারীর এক স্তর ≥200 মিমি;
6) দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
7) খাঁড়ি/আউটলেট ব্যাস: 800 মিমি;
8) পাশে একটি সমন্বিত রাসায়নিক ডোজিং ট্যাঙ্ক।
9) এক ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| | | | | |
| | সঞ্চালন পাম্প | 3.75 কিলোওয়াট | সেট | 1 | উল্লম্ব শুকনো-চলমান পিপি জারা-প্রতিরোধী পাম্প
প্রবাহের হার: 28 m³/ঘণ্টা
মাথা: 28 মি
টায়ার 2 শক্তি দক্ষতা মোটর
ব্র্যান্ড: Riyiguobao |
| 5 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 25000 m³/h) | 4100 (পরিবর্তনশীল ব্যাসের আকার সহ) * 2000 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1900 | সেট | 1 | 1. সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানা প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সঙ্গে.
2. খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
3. 10 4-ইঞ্চি সর্পিল অগ্রভাগ সহ একক-স্তর স্প্রে সিস্টেম;
4. একক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
5. পিপি তারের জাল কুয়াশা নির্মূলকারী একক স্তর ≥200mm;
6. দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
7. খাঁড়ি/আউটলেট ব্যাস: ￠900mm;
8. পাশে একটি সমন্বিত রাসায়নিক ডোজ ট্যাঙ্ক;
9. ওয়ান ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| - | সঞ্চালন পাম্প | 5.5 কিলোওয়াট | সেট | 1 | উল্লম্ব অ্যাসিড - এবং ক্ষার - প্রতিরোধী PP বিরোধী - জারা পাম্প, প্রবাহ: 38m³/h, উত্তোলন: 32m, দুই - পর্যায় শক্তি - দক্ষ মোটর, ব্র্যান্ড: Rizhao Guobao; |
| 6 | অনুভূমিক স্প্রে টাওয়ার (হাওয়ার পরিমাণ হ্যান্ডলিং: 30000 m³/h) | 4500 (পরিবর্তনশীল ব্যাসের আকার সহ) * 2000 (জলের ট্যাঙ্কের আকার ব্যতীত) * 1900 | সেট | 1 | 10. সরঞ্জাম উপকরণ PP, 304 স্টেইনলেস স্টীল, এবং FRP অন্তর্ভুক্ত, নির্দিষ্ট কারখানার প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা বেধ সহ।
11. খালি টাওয়ারের বেগ: প্রতি সেকেন্ডে 1.5 মিটার;
12. 13 4-ইঞ্চি সর্পিল অগ্রভাগ সহ একক-স্তর স্প্রে সিস্টেম;
13. একক স্তর Ø50mm প্যাল রিং প্যাকিং ≥600mm;
14. পিপি তারের জাল কুয়াশা নির্মূলকারী একক স্তর ≥200mm;
15. দুটি Ø500mm স্বচ্ছ টেম্পারড গ্লাস পরিদর্শন পোর্ট;
16. ইনলেট/আউটলেট ব্যাস: 1000 মিমি;
17. পাশে একটি সমন্বিত রাসায়নিক ডোজিং ট্যাঙ্ক।
একটি ড্রেন পোর্ট, ওভারফ্লো পোর্ট, ম্যানুয়াল/স্বয়ংক্রিয় ফ্লোট-অপারেটেড ওয়াটার রিপ্লিনিশমেন্ট সিস্টেম; |
| - | সঞ্চালন পাম্প | 7.5 কিলোওয়াট | সেট | 1 | উল্লম্ব অ্যাসিড - এবং ক্ষার - প্রতিরোধী পিপি বিরোধী - জারা পাম্প, প্রবাহ: 50m³/h, উত্তোলন: 38m, দুই - পর্যায় শক্তি - দক্ষ মোটর, ব্র্যান্ড: Rizhao Guobao; |
| - | অন্যান্য স্পেসিফিকেশন
অ-মানক কাস্টমাইজেশন | - | - | - |
