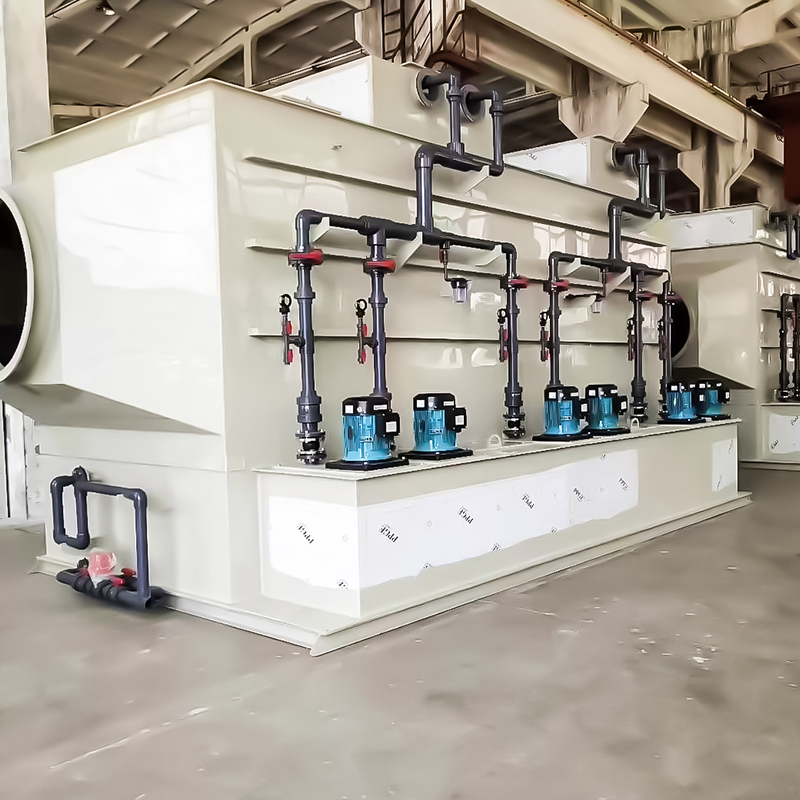

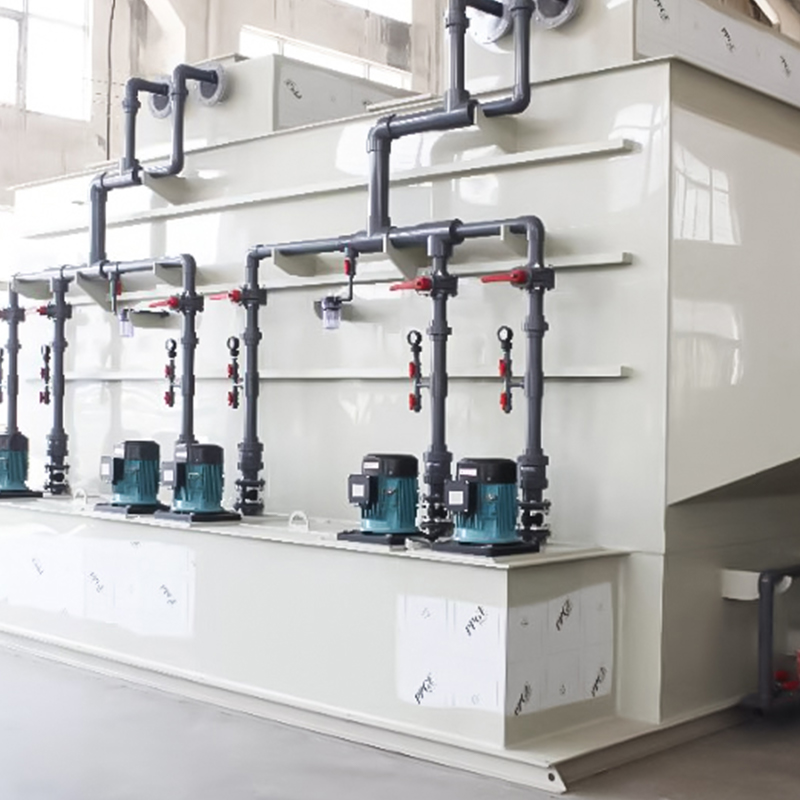

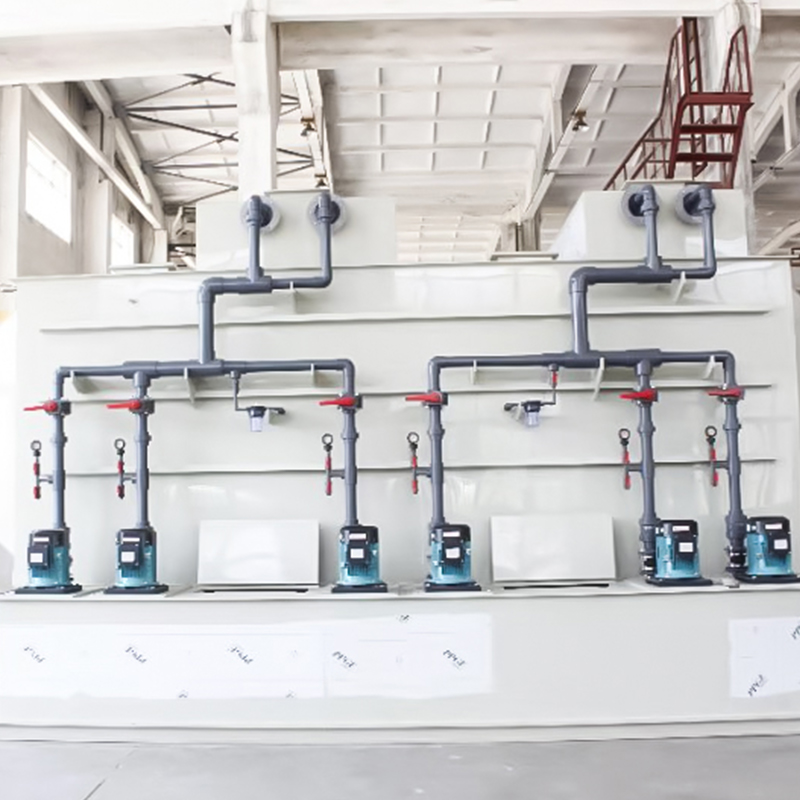

PP অনুভূমিক স্ক্রাবার টাওয়ার

নির্দিষ্ট প্রক্রিয়া নিম্নরূপ:

1. বর্জ্য গ্যাসের ইনলেট: বর্জ্য গ্যাস টাওয়ারের বডির এক প্রান্ত থেকে অনুভূমিকভাবে প্রবেশ করে এবং টাওয়ারের চ্যানেল বরাবর প্রবাহিত হয়।
2. স্প্রে অ্যাটোমাইজেশন: স্প্রে সিস্টেম (পাম্প, পাইপ, অগ্রভাগ) তরলকে চাপ দেওয়ার পরে, এটি অগ্রভাগের মাধ্যমে সূক্ষ্ম ফোঁটাগুলিতে পরমাণুকরণ করে এবং টাওয়ারে সমানভাবে বিতরণ করা হয়।
3. গ্যাস-তরল প্রতিক্রিয়া: পরমাণুযুক্ত ফোঁটাগুলি অনুভূমিকভাবে প্রবাহিত বর্জ্য গ্যাসের সাথে সম্পূর্ণ সংস্পর্শে থাকে এবং দূষকগুলি শারীরিকভাবে শোষিত হয় (যেমন ধুলো আনুগত্য) বা রাসায়নিক বিক্রিয়ায় (যেমন অ্যাসিড-বেস নিরপেক্ষকরণ)।
4. পরিশোধন গ্যাস স্রাব: প্রক্রিয়াকৃত গ্যাস ডিফগিং ডিভাইস দ্বারা অন্য প্রান্ত থেকে সরানো হয়।
5. বর্জ্য তরল চিকিত্সা: বর্জ্য তরল শোষণকারী দূষকগুলি টাওয়ারের নিচ থেকে নিঃসৃত হয় এবং পরবর্তী চিকিত্সা ব্যবস্থায় প্রবেশ করে।

অনুভূমিক স্প্রে টাওয়ারের গঠন নকশা বিশ্লেষণ

এর গঠনটি "গ্যাস-তরল যোগাযোগের দক্ষতার উন্নতি" এবং "অপারেটিং স্থিতিশীলতা নিশ্চিতকরণ" এর চারপাশে ডিজাইন করা প্রয়োজন এবং মূল উপাদানগুলির মধ্যে রয়েছে:

1. টাওয়ার গঠন
- উপাদান: বর্জ্য গ্যাসের জারা প্রতিরোধের (যেমন পিপি প্লাস্টিক, ফাইবারগ্লাস, কার্বন ইস্পাত বিরোধী জারা), অ্যাসিড এবং ক্ষার প্রতিরোধের এবং উচ্চ তাপমাত্রা প্রতিরোধের জন্য নির্বাচন করুন।
- আকার: দৈর্ঘ্য নিষ্কাশন গ্যাস চিকিত্সা ভলিউম এবং বসবাসের সময় অনুযায়ী ডিজাইন করা হয়েছে (সাধারণত, নিষ্কাশন গ্যাস টাওয়ারে 1-3 সেকেন্ডের জন্য রাখা উচিত), এবং বায়ুপ্রবাহের শর্ট-সার্কিট এড়াতে প্রস্থ এবং উচ্চতা অবশ্যই স্প্রে কভারেজ রেঞ্জের সাথে মেলে।

2. এয়ার ইনটেক এবং আউটলেট ডিভাইস
- বায়ু গ্রহণ: বেশিরভাগই ফ্লেয়ার পোর্ট বা ধীরে ধীরে প্রসারণযোগ্য প্রকার হিসাবে ডিজাইন করা হয়েছে, যাতে নিষ্কাশন গ্যাস টাওয়ার বডিতে সমানভাবে বিতরণ করা হয়, অত্যধিক স্থানীয় বায়ু প্রবাহের কারণে অপর্যাপ্ত চিকিত্সা এড়ানো যায়।
- এয়ার আউটলেট: এয়ার ইনলেটের বিপরীতে অবস্থিত, একটি ডিফগিং ডিভাইস (যেমন ব্যাফেল প্লেট এবং একটি তারের জাল ডিফগিং ডিভাইস) ইনস্টল করতে হবে যাতে বিশুদ্ধ গ্যাসের সাথে তরল ফোঁটাগুলি বের হতে না পারে।

3. স্প্রিংকলার সিস্টেম
- অগ্রভাগ: মূল উপাদানগুলির একটি ভাল পরমাণুকরণ প্রভাব থাকতে হবে (ফোঁটার ব্যাস 100-300μm, এবং সমানভাবে বিতরণ করা হয়। ফাঁপা শঙ্কু অগ্রভাগ বা সর্পিল অগ্রভাগ প্রায়শই ব্যবহার করা হয়; অন্ধ দাগ এড়াতে পরিমাণ এবং বিন্যাস অবশ্যই পুরো বায়ুপ্রবাহের ক্রস-সেকশনকে আবৃত করতে হবে।
- পাইপলাইন এবং পাম্প: পাইপগুলিকে ক্ষয়-বিরোধী হতে হবে এবং স্প্রে চাপের স্থিতিশীলতা নিশ্চিত করতে পাম্পের মাথা এবং প্রবাহের হার অগ্রভাগের প্রয়োজনীয়তার সাথে মেলে।

4. গ্যাস-তরল যোগাযোগ এলাকা
- কিছু টাওয়ার বডি (যেমন বেল রিং, স্টেপ রিং) বা গ্যাস-তরল যোগাযোগের ক্ষেত্র এবং সময় বাড়াতে এবং শোষণের দক্ষতা উন্নত করতে (বিশেষত কম ঘনত্বের বর্জ্য গ্যাসের জন্য) ভরাট করা হবে।

5. তরল স্টোরেজ এবং নিষ্কাশন ব্যবস্থা
- টাওয়ারের নীচে তরল স্টোরেজ এলাকা: স্প্রে সংরক্ষণ করার জন্য, একটি পর্যাপ্ত ভলিউম ডিজাইন করতে হবে এবং তরল পরিমাণ নিয়ন্ত্রণ করতে একটি তরল স্তর মিটার সেট করতে হবে।
- তরল স্রাব পোর্ট: বর্জ্য তরল নিষ্কাশন সুবিধার জন্য তরল স্টোরেজ এলাকার নীচে অবস্থিত; কিছু একটি সঞ্চালন পাম্প দিয়ে ডিজাইন করা হয়েছে, যা অসম্পৃক্ত তরল পুনর্ব্যবহার করতে পারে এবং ওষুধের ব্যবহার কমাতে পারে।

6. সহায়ক কাঠামো
- পরিদর্শন ছিদ্র (নজল এবং ফিলারের সহজ রক্ষণাবেক্ষণের জন্য), পর্যবেক্ষণ জানালা (অভ্যন্তরীণ অপারেটিং অবস্থা পর্যবেক্ষণ করা), ক্ষয়রোধী আবরণ (টাওয়ারের আয়ু বাড়ানো) ইত্যাদি।

মূল পয়েন্ট ডিজাইন করুন
- গ্যাস-তরল প্রবাহ হার ম্যাচিং: নিষ্কাশন গ্যাস প্রবাহ হার খুব বেশি, এবং তরল বহন করা সহজ। এটি খুব কম হলে, চিকিত্সার দক্ষতা কম হবে, এবং এটি গণনার মাধ্যমে অপ্টিমাইজ করা প্রয়োজন।
- প্রতিরোধ নিয়ন্ত্রণ: কাঠামোগত নকশা বায়ুপ্রবাহ প্রতিরোধের কমাতে এবং ফ্যানের শক্তি খরচ কমাতে প্রয়োজন।
- ক্ষয়-বিরোধী এবং তাপমাত্রা প্রতিরোধ: বর্জ্য গ্যাসের গঠন (যেমন সালফার এবং ক্লোরিন) এবং সরঞ্জামের ক্ষয় এড়াতে তাপমাত্রা অনুযায়ী উপযুক্ত উপাদান নির্বাচন করুন।

যুক্তিসঙ্গত ডিজাইনের মাধ্যমে, অনুভূমিক স্প্রে টাওয়ারটি দক্ষতার সাথে ধুলো, অ্যাসিড এবং ক্ষার বর্জ্য গ্যাস এবং কিছু জৈব বর্জ্য গ্যাস পরিচালনা করতে পারে এবং রাসায়নিক, আবরণ, ইলেক্ট্রোপ্লেটিং এবং অন্যান্য শিল্পের জন্য উপযুক্ত।
