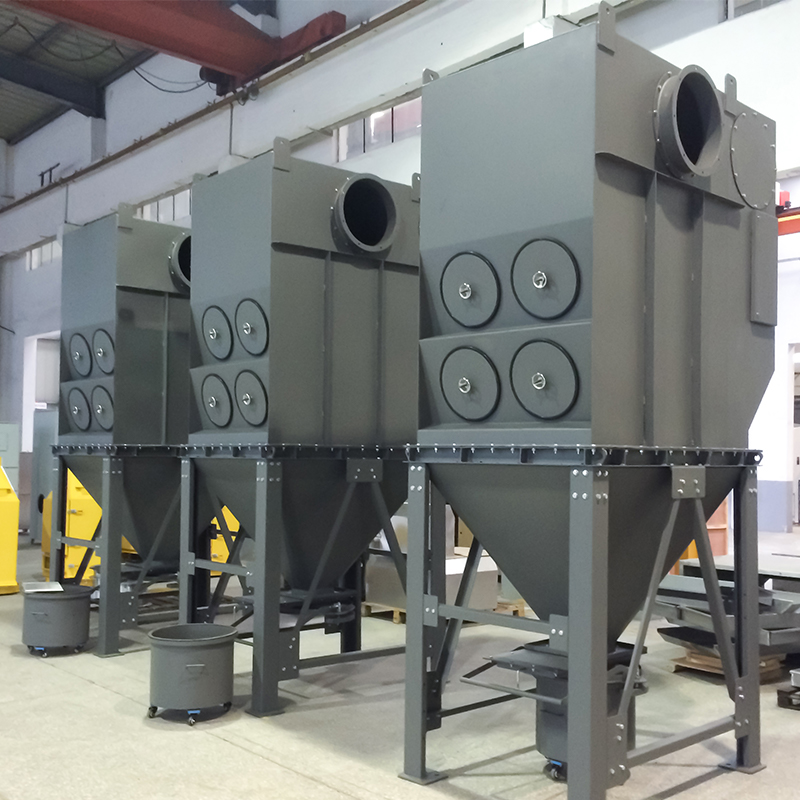

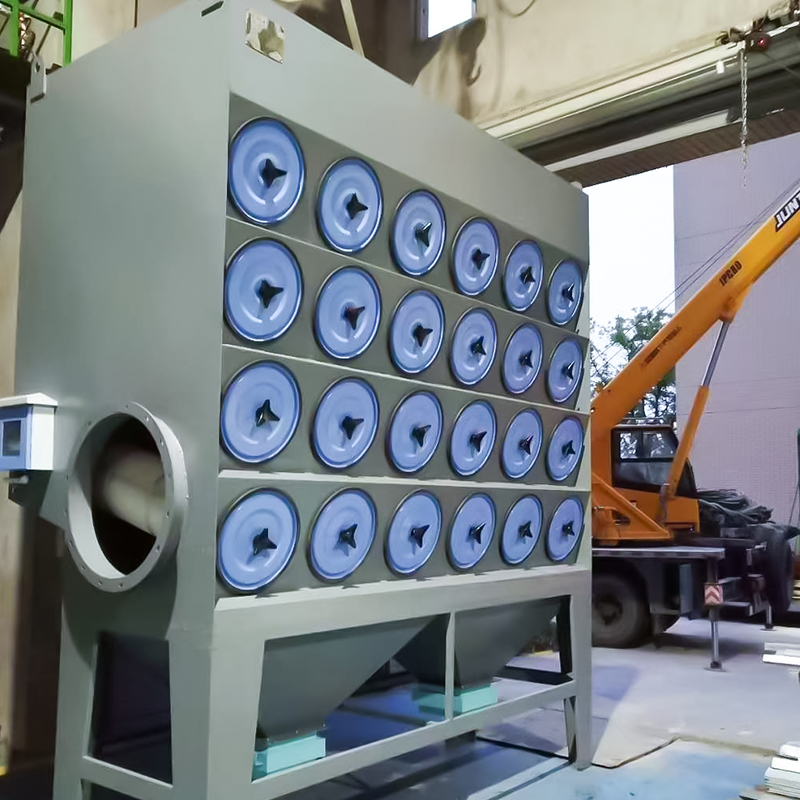

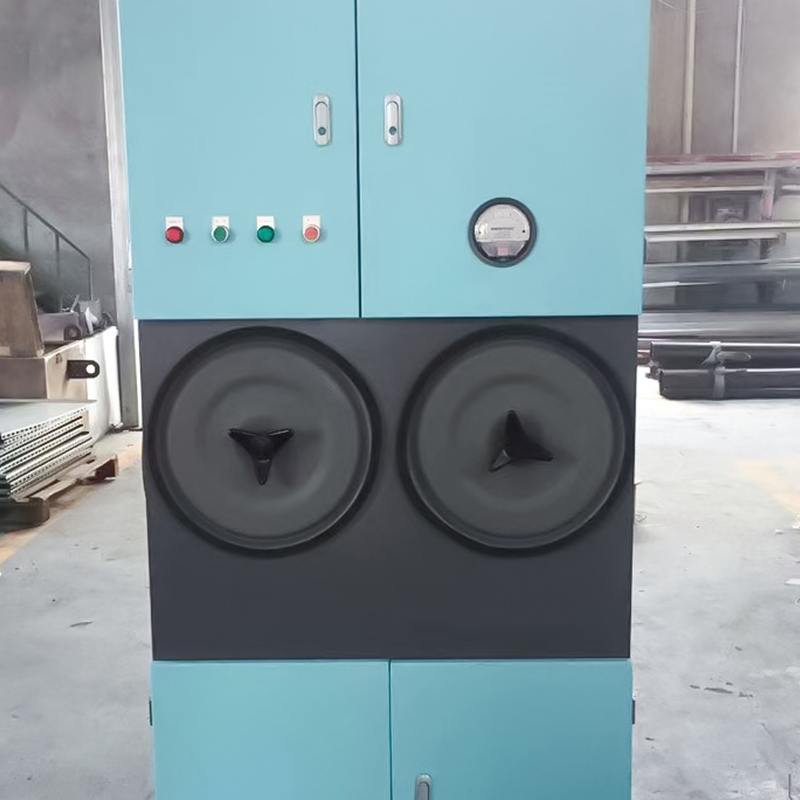

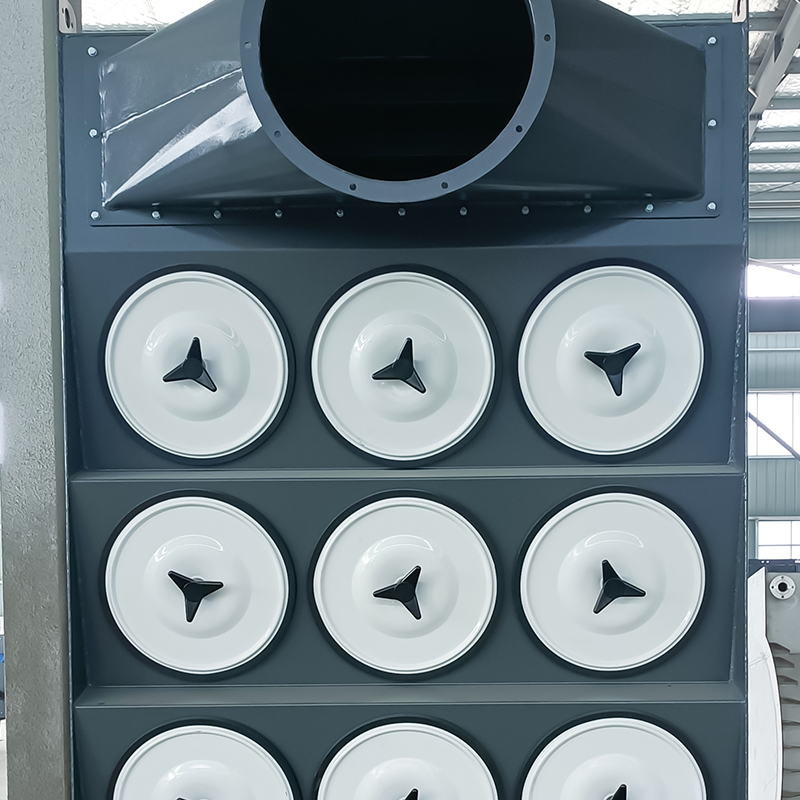

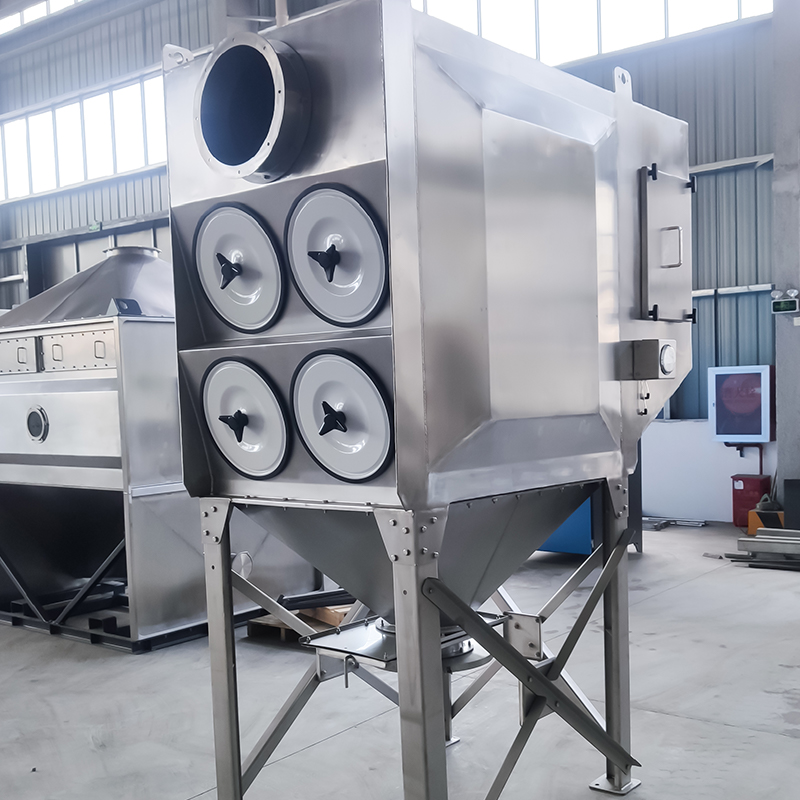

কার্তুজ ধুলো সংগ্রাহক

একা একা কার্তুজ ধুলো সংগ্রাহক বিশেষ উল্লেখ

কার্টিজ ডাস্ট কালেক্টরের মূল প্রযুক্তির জন্য গণনা সূত্র

1. পরিস্রাবণ বেগ (v)

পরিস্রাবণ বেগ হল প্রতি ইউনিট সময় একটি ফিল্টার কার্টিজের কার্যকর পরিস্রাবণ এলাকার মধ্য দিয়ে যাওয়া গ্যাসের আয়তন এবং এটি একটি মূল নকশা পরামিতি:
v = \frac{Q}{60 \times A}

- v: পরিস্রাবণ বেগ (মি/মিনিট), সাধারণত ধূলিকণা বৈশিষ্ট্যের উপর ভিত্তি করে নির্বাচিত হয় (যেমন, শুষ্ক, নন-স্টিকি ধুলোর জন্য 1.0-2.0 মি/মিনিট, আঠালো ধুলোর জন্য 0.5-1.0 মি/মিনিট);
- প্রশ্ন: প্রসেসিং এয়ার ভলিউম (m³/h);
- A: মোট কার্যকর পরিস্রাবণ এলাকা (m²)।

2. মোট কার্যকরী পরিস্রাবণ এলাকা (A)

A = n \ বার A_1

- n: ফিল্টার কার্তুজের সংখ্যা;
- A_1: একটি ফিল্টার কার্টিজের কার্যকরী পরিস্রাবণ এলাকা (m²), কার্টিজের মাত্রা থেকে গণনা করা হয়: A_1 = \pi \times D \times L (D হল কার্টিজের ব্যাস, m; L হল কার্টিজের দৈর্ঘ্য, m)।

3. ফিল্টার কার্তুজের সংখ্যা (n)

বায়ুর পরিমাণ এবং পরিস্রাবণ বেগ থেকে প্রাপ্ত:
n = \frac{Q}{60 \times v \times A_1}

4. সরঞ্জাম প্রতিরোধ (ΔP)

একটি কার্তুজ ধুলো সংগ্রাহকের মোট প্রতিরোধ ফিল্টার মিডিয়ার প্রতিরোধ এবং ধুলো স্তরের প্রতিরোধের সমন্বয়ে গঠিত। অভিজ্ঞতামূলক সূত্র (আনুমানিক) হল:
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0: ক্লিন ফিল্টার কার্টিজ রেজিস্ট্যান্স (Pa), সাধারণত 100-200 Pa;
- \Delta P_d: ধুলো স্তর প্রতিরোধ (Pa), যা ধুলো স্তর পুরুত্ব এবং পরিস্রাবণ বেগের সাথে সম্পর্কিত। অপারেশন চলাকালীন, মোট প্রতিরোধ সাধারণত 1000-1500 Pa এর মধ্যে নিয়ন্ত্রিত হয়।

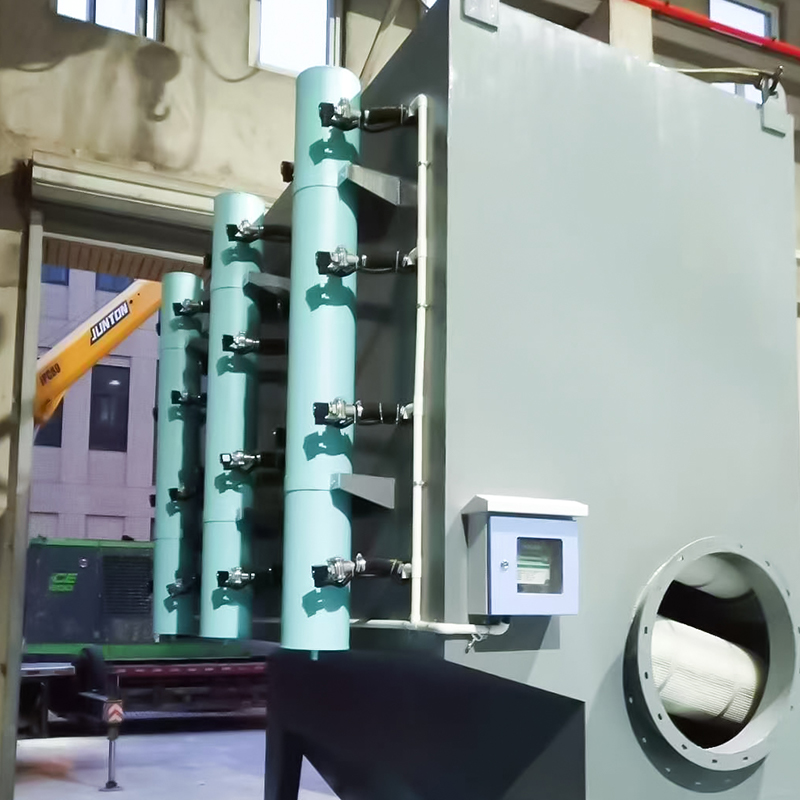

5. পালস ইনজেকশন প্যারামিটার (পালস পরিষ্কারের মডেলের জন্য)

- ইনজেকশন চাপ: সাধারণত 0.4-0.6 MPa (সংকুচিত বায়ু);
- ইনজেকশন সময়: ফিল্টার কার্টিজ প্রতি 0.1-0.2 সেকেন্ড;
- ইনজেকশন চক্র: প্রতিরোধের সেটিং এর উপর নির্ভর করে, সাধারণত 30-120 সেকেন্ড (একটি ডিফারেনশিয়াল প্রেসার কন্ট্রোলারের মাধ্যমে স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য)।

দক্ষ এবং স্থিতিশীল সরঞ্জাম অপারেশন নিশ্চিত করতে প্রকৃত অপারেটিং অবস্থার (যেমন ধুলোর ঘনত্ব, কণার আকার এবং তাপমাত্রা) উপর ভিত্তি করে উপরের সূত্রটি সামঞ্জস্য করা উচিত।
